ZG230-450 الصبغة الألومنيومية

وصف المنتج

قالب سبائك الألومنيوم ZG230-450 هو مكون من الصلب المصب يمنح الألومنيوم المصب شكله المطلوب للسبائك. هنا، يصف الألومنيوم المعدن الذي يتم تشكيله؛ ZG230-450 يحدد مادة القالب. توفر EB Castings استفسارات مخصصة للقوالب بناءً على أبعاد التجويف، وهيكل الدعم، وترتيب التشغيل لخط الصب. تتعلق هذه الصفحة بقالب سبائك، وليس بوعاء صهر فرن أو وعاء تكرير.

هندسة التجويف وشكل السبيكة

يحدد التجويف شكل السبيكة المتصلبة. يجب أن يتبع طولها وعرضها وعمقها وانتقالات المقطع الرسم المطلوب للسبيكة. حيث يتضمن التصميم تفتيشًا، أو زوايا مستديرة، أو اتجاه إطلاق معين، يجب تحديد هذه الميزات بدلاً من تقديرها من صورة قديمة للقالب.

الكتلة الاسمية للسبيكة لا تحل محل أبعاد التجويف. سبيكة الألومنيوم المختارة، ومستوى الملء، والشكل النهائي تنتمي إلى مواصفات العملية. بالنسبة للقالب البديل، قم بتوفير الرسم الأصلي أو مسح الأبعاد المعتمد، بما في ذلك الأسطح والواجهات التي تتحكم في التبادلية.

الصلب المصب ZG230-450 ودورة التشغيل

ZG230-450 هو تسمية المادة التي يحملها هذا المنتج. يجب أن تحدد مواصفات الشراء متطلبات المواد المطبقة والحالة المقدمة. نطاق صلابة واسع مأخوذ من درجات قوالب غير ذات صلة ليس بديلاً لمعايير القبول للصب المطلوب.

يتعرض قالب السبيكة للتدفئة والتبريد المتكرر عند صب المعدن وإزالة السبيكة. هندسة الجدار، وترتيب الدعم، ودورة خط الصب ذات صلة بمراجعة المكون. صف ظروف العملية وأي تاريخ للتشقق، أو التآكل المحلي، أو التشوه عند مناقشة البديل.

دعم القالب والتعامل معه

يجب أن يتطابق المخطط الخارجي للقالب مع طريقة تركيبه وتحريكه. تُظهر مناطق التركيب، والأسطح المقعدية، وميزات الرفع، وأي واجهات نقل على الرسم المعتمد. بالنسبة لخط يستخدم عدة قوالب قابلة للتبادل، فإن أبعاد الواجهة المتسقة مهمة بشكل خاص.

إذا كان القالب يجلس في حامل أو على قاعدة، قم بتضمين معلومات التجميع تلك. حدد مناطق الاتصال بدلاً من افتراض أن القالب مدعوم عبر كامل سطحه السفلي. تظل تعليمات المناولة وإجراءات التشغيل مسؤولية مواصفات المعدات والعملية.

نطاق الصب والتشغيل الآلي

يوفر صب الرمل الهندسة الأساسية للقالب. يحدد نطاق التشطيب المتفق عليه أي أسطح مقعدية مشغلة آليًا، أو ميزات تركيب، أو ثقوب محفورة، أو ثقوب ملولبة. يجب التمييز بين الأسطح المصبوبة العامة والأبعاد النهائية الحرجة بحيث تعكس خطة الفحص كيفية ملاءمة القالب للمعدات.

يجب أن يحدد عرض الأسعار حالة الصب وأي معالجة أو عملية تشطيب محددة. متطلبات حالة السطح، ومعالجة الحواف، وتشطيب التجويف تنتمي إلى الرسم أو الطلب. هذا يتجنب استبدال مواصفات قالب واضحة بقائمة عامة من عمليات التصنيع.

التفتيش وتخطيط الاستبدال

يمكن أن تغطي الفحوصات الأبعاد مظهر التجويف، وهندسة الجدار، والغلاف العام، وواجهات التركيب. يتم الاتفاق على تحديد المواد وأي فحص صب إضافي للطلب. يجب أن يتعلق القبول بالمكون المسلم، وليس بادعاءات عمر خدمة غير مؤكدة.

تساعد ملاحظات الصيانة في شرح سبب الحاجة إلى استبدال. سجل موقع الضرر وما إذا كانت دورة التشغيل أو ترتيب المناولة قد تغير. يمكن لـ EB Castings مراجعة رسم القالب ومتطلبات التوريد مع فريق المشتريات الخاص بك، مع التركيز على الاستفسار على المكون الفعلي لتشكيل السبائك.

نظرة عامة على المواصفات الفنية

ناقش مكونك مع EB Castings

اجعل البديل مناسبًا للخط، وليس فقط للصورة. أرسل إلى EB Castings رسم القالب، ومتطلبات التجويف، والكمية، وترتيب المناولة للحصول على عرض أسعار خاص بالمكون.

قراءة فنية ذات صلة

لمناقشة التحقق من المواد، اقرأXRF مقابل OES للصلب المصب ولماذا الكربون مهم.

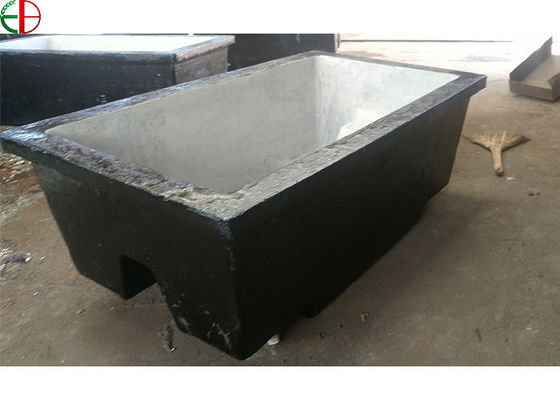

صور مرجعية للمنتج

صور المنتج الحالية توضح أمثلة للمكونات. تتبع المواد والهندسة والقبول الرسم المعتمد والطلب.
