45 عصى كليفيس معدلة من الصلب مع أطراف متدلية
45 عصى كليفيس معدلة من الصلب مع أطراف متدلية
45 عصى كليفيس معدلة من الصلب مع أطراف متدلية
اسم العلامة التجارية
EB
نموذج المنتج
مخصص للرسم المعتمد
بلد المنشأ
الصين
سعر الوحدة
Quotation based on drawing and quantity
ملخص المنتج
45 قضيب وصل فولاذي مطروق بأطراف ملولبة صورة مرجعية لقضيب متشعب من EB Castings توضح شكل الشوكة والساق الملولبة. يتم تحديد أبعاد التوصيل بواسطة رسم الجزء المعتمد. مواصفات المنتج شكل المنتج: قضيب توصيل مطروق ذو طرف شوكة المادة: فولاذ إنشائي كربوني 45 ميزات التوصيل: طرف شوكة وساق ملولبة خارجيًا فتحة الد...
تفاصيل المنتج
إبراز:
45 قضيبًا من الفولاذ
,عصى الكليفيس المزدوجة
,عصى فولاذية مزورة
مادة:
45 الفولاذ الهيكلي الكربوني
وصف المنتج
45 قضيب وصل فولاذي مطروق بأطراف ملولبة

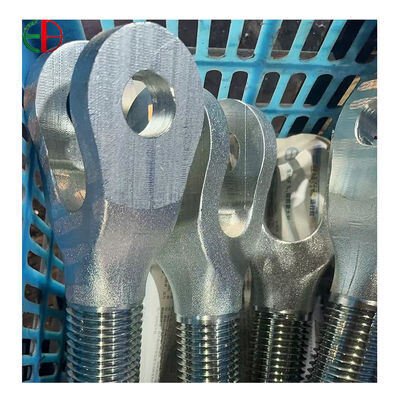

صورة مرجعية لقضيب متشعب من EB Castings توضح شكل الشوكة والساق الملولبة. يتم تحديد أبعاد التوصيل بواسطة رسم الجزء المعتمد.مواصفات المنتج
- شكل المنتج: قضيب توصيل مطروق ذو طرف شوكة
- المادة: فولاذ إنشائي كربوني 45
- ميزات التوصيل: طرف شوكة وساق ملولبة خارجيًا
- فتحة الدبوس وفجوة الشوكة: حسب رسم الدبوس واللسان المطابق
- حجم اللولب والخطوة: حسب مواصفات اللولب المعتمدة
- المعالجة الحرارية: حسب المواصفات للجزء المطلوب
- حالة السطح: التشطيب والحماية المتفق عليها مع الطلب
- تركيز الفحص: محاذاة الشوكة، موضع الفتحة، وملاءمة اللولب
وصلة مطروقة بتصميم واجهة مزدوجة
توفر EB Castings قضبان وصل فولاذية 45 مطروقة بأطراف ملولبة للتوصيلات الميكانيكية المستندة إلى الرسم. يوفر الطرف المتشعب مساحة للسان ودبوس مطابق، بينما يتصل الساق الملولب بالمكون الملولب المقابل. يجعل دمج هاتين الواجهتين في جزء واحد القضيب مفيدًا حيث يجب دمج اتصال مثبت مع اتصال برغي محدد.
يتم تعريف المنتج من خلال هندسة اتصاله الكاملة: فجوة الشوكة، سمك الأذن، موضع فتحة الدبوس، أبعاد الساق، وتفاصيل اللولب. يجب اعتبار هذه الميزات كوحدة تجميع واحدة. القضيب الذي يناسب اللولب ولكنه لا يوفر خلوص الشوكة الصحيح لا يمكنه أداء وظيفة الاتصال المقصودة، حتى لو كان مظهره العام يشبه الجزء الأصلي.
فولاذ كربوني 45 ومعالجة مخصصة
فولاذ كربوني إنشائي 45 هو الأساس المادي لهذا المنتج. تعتمد خصائصه الميكانيكية النهائية على حالة المادة، حجم المقطع، والمعالجة الحرارية المحددة. يجب أن يحدد الطلب حالة التسليم المطلوبة وأي اختبارات قبول، بحيث يتم ربط اختيار المواد والمعالجة بالواجب الفعلي للمكون.
يشكل الطرق الشكل الأساسي للقضيب والشوكة، يليه عمليات التشطيب اللازمة للرسم. تتطلب فتحات الدبوس، أسطح التحميل، واللولب اهتمامًا خاصًا لأنها تتفاعل مباشرة مع المكونات الأخرى. حيث تكون المعالجة الحرارية مطلوبة، يجب أن تأخذ تسلسل التصنيع في الاعتبار تأثيرها على الأبعاد النهائية وحالة السطح.
مواصفات الطرف الملولب للتجميع الموثوق
يجب أن تحدد مواصفات اللولب تعيينه، الخطوة، الاتجاه، فئة التفاوت، والطول القابل للاستخدام. تحدد هذه التفاصيل ما إذا كان القضيب سيتناسب مع مكونه المطابق ويوفر التداخل المقصود. اللولب الخارجي الذي يبدو صحيحًا في صورة فوتوغرافية ليس بديلاً عن استدعاء رسم كامل، خاصة عند استبدال اتصال قديم أو العمل مع معدات من موردين مختلفين.
الانتقال بين الأجزاء الملولبة وغير الملولبة ينتمي أيضًا إلى المراجعة البعدية. تؤثر مواضع الكتف، سماحية التشغيل، وأي ميزات مفتاح ربط على كيفية تجميع الاتصال وتأمينه. إذا كان التجميع يستخدم مكون قفل منفصل، فيجب النظر في متطلبات تثبيته وخلوصه مع القضيب بدلاً من إضافتها بعد تصنيع الجزء.
هندسة الشوكة وخلوص الحركة
يجب أن تستوعب فجوة الشوكة الداخلية اللسان المطابق، بينما يجب أن تتوافق قطر موضع فتحة الدبوس مع ترتيب الدبوس المقصود. محاذاة الأذن، مسافات الحافة، والعلاقة بين محور الدبوس ومحور القضيب هي ميزات رسم مهمة. حيث تكون الحركة مطلوبة عند المفصل، تحتاج الأجزاء المحيطة إلى خلوص كافٍ طوال السفر المقصود.
تشمل المشاريع النموذجية قضبان ربط بديلة وأجهزة توصيل مخصصة للتجميعات الميكانيكية. تعتمد ملاءمة التطبيق على تصميم المفصل الكامل وحمل الخدمة. الدبوس المختار، اللسان المطابق، تداخل اللولب، وترتيب الاحتفاظ كلها تساهم في الاتصال؛ يجب مراجعة هذه معًا عند تحديد جزء جديد أو تغيير تصميم موجود.
إرشادات ضمان الجودة والفحص
تشمل نقاط الفحص المفيدة فجوة الشوكة، محاذاة الفتحة، ملاءمة اللولب، الأطوال ذات الصلة، وأي تشطيب سطحي محدد. يمكن تحديد وثائق المواد والمعالجة الحرارية في متطلبات الطلب. تساعد معايير القبول الواضحة في ربط الجزء النهائي برسم التجميع وتبسيط الفحص الوارد قبل دخول القضبان إلى المخزون الإنتاجي أو المخزون للصيانة.
أرسل إلى EB Castings الرسم الخاص بك، تعيين اللولب، تفاصيل الدبوس المطابق، والكمية المطلوبة. للاستبدالات، قم بتضمين مرجع الجزء الأصلي وصور فوتوغرافية للاتصال المجمع. اختر قضيبًا محددًا حول الأجزاء المطابقة الفعلية، مع عمل الشوكة واللولب معًا من البداية.
